慣性振動給料斗的用途
GD系列慣性振動給料斗采用振動電機作為料斗振動源，兼有破拱、給料、關閉三種功能。廣泛應用于煤炭、電力、機械、化工、建材、冶金、礦山、輕工、食品、糧食、醫藥、交通運輸?shù)炔块T的散體物料料倉破拱給料、關閉等作業。
慣性振動給料斗的特點
- GD系列慣性振動給料斗兼有破拱、給料、關閉作用。破拱助流能力強；給料松散、連續、均勻、準確；振動 停止，物料即停止卸出，不必再安裝料倉閘門。
- GD系列慣性振動給料斗結構簡單，重量輕，安裝操作簡便，運行可靠，耗電少，隔振好，噪音低，維修方便。
- 給料量可調，易于集中控制，排料過程中無物料粒度偏析，并有一定的混合作用。
- GD系列慣性振動給料斗密封性好，實現全封閉給料，無需局部除塵或防毒。
GD系列慣性振動給料斗的技術參數
型 號 | 直徑 （mm） | 給料量 t/h) | 料倉直徑 （m） | 電機功率 （kw） | 供電電壓 （V） | 整機重量 （t） |
GD04PA | 400 | 10～15 | 8.8～1.0 | 0.1 | 380 | 0.12 |
GD06PA | 600 | 30～40 | 0.9～1.2 | 0.25 | 380 | 0.13 |
GD08PA | 800 | 30～60 | 1.0～1.5 | 0.55 | 380 | 0.25 |
GD10PA | 1000 | 40～80 | 1.5～2.0 | 0.75 | 380 | 0.38 |
GD12PA | 1200 | 50～100 | 1.8～2.4 | 1.1 | 380 | 0.52 |
GD15PA | 1500 | 60～120 | 2.2～3.0 | 1.5 | 380 | 0.67 |
GD20PA | 2000 | 80～150 | 3.0～4.0 | 2×1.1 | 380 | 1.1 |
GD25PA | 2500 | 80～150 | 3.6～5.0 | 2×1.5 | 380 | 1.65 |
注：上表為平旋型（P）、斗體坡角30°（A），中心出料型振動給料斗的主要參數，另可根據實際需要提供振動方式為直線型（Z）、渦旋型（W）；斗體坡角20°（B）、45°（C）、60°（D）以及邊出料（Y）等型式的振動料斗，主要參數同上。
表中生產率為堆密度1.6t/m3物料。
安裝尺寸
技術參數
型 號 | D | D1 | D2 | d | A | h | H | δ | n-Φ | 外形尺寸A×D2×H |
GD04PA | Φ400 | Φ440 | Φ480 | Φ150 | 840 | 50 | 380 | 8 | 12-Φ11 | 840×480×380 |
GD06PA | Φ600 | Φ640 | Φ680 | Φ180 | 1068 | 50 | 424 | 10 | 12-Φ13 | 1068×680×430 |
GD08PA | Φ800 | Φ860 | Φ920 | Φ180 | 1320 | 50 | 550 | 10 | 12-Φ18 | 1320×920×550 |
GD10PA | Φ1000 | Φ1070 | Φ1130 | Φ200 | 1663 | 60 | 600 | 12 | 12-Φ18 | 1663×1130×600 |
GD12PA | Φ1200 | Φ1290 | Φ1350 | Φ200 | 1890 | 60 | 620 | 12 | 16-Φ20 | 1690×1350×620 |
GD15PA | Φ1500 | Φ1590 | Φ1670 | Φ300 | 2040 | 60 | 815 | 12 | 18-Φ22 | 2040×1670×815 |
GD20PA | Φ2000 | Φ2090 | Φ2170 | Φ300 | 2820 | 60 | 1000 | 16 | 24-Φ22 | 2820×2170×1000 |
GD25PA | Φ2500 | Φ2590 | Φ2650 | Φ300 | 3430 | 65 | 1200 | 16 | 30-Φ22 | 3430×2650×1200 |
慣性振動給料斗的控制
慣性振動給料斗的控制采用反接制動電氣控制箱。該控制箱可使振動給料斗在短時間迅速停機，使給料斗快速通過共振區，以保護給料斗的易損件及密封圈。如在給料過程中需無級調節給料量，可配用慣性電機變頻調速器，調節慣性電機的轉速，從而調節振動力，達到調節給料量的目的。
料倉減壓錐的配制

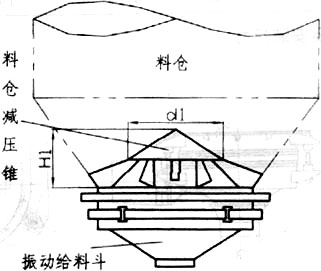

慣性振動給料斗在設計計算中已考慮了一定的倉壓，但建議在料倉內物料高度大于2m時，在料倉內安裝料倉減壓錐，以確保振動給料斗更穩定地工作，特別是確保其給料精度更趨準確。料倉減壓錐應焊接在料倉內，并保持平穩。料倉減壓錐安裝圖，安裝尺寸如下：
型 號 | GD10PA | GD12PA | GD15PA | GD20PA | GD25PA |
d1 | 700 | 850 | 1000 | 1400 | 1700 |
H1 | 650 | 780 | 900 | 1200 | 1450 |
