礦振動篩簡介　　

礦振動篩是一種供燒結礦廠完成熱燒結礦的分級和向冷卻設備均勻給料作業而設計的振動篩。

礦振動篩安裝要求

• 礦振動篩為多為座式安裝，采用雙軸振動器振動。礦振動篩的雙軸振動器兩根軸由兩臺電動機分別帶動做反向自同步旋轉，使礦振動篩的篩箱產生直線振動。
• 礦振動篩的電動機安裝在篩箱側面的固定支架上，故電動機不參振。
• 礦振動篩的電動機和雙軸振動器之間，兩臺雙軸振動器之間均采用萬向聯軸器連接，萬向聯軸器同時具有角度和長度的補償作用，可以滿足篩機工作時電動機和振動器之間的相對位移要求。

礦振動篩結構形式

• 根據電動機和振動器安裝位置的不同，礦振動篩可制定成上振式或下振式。礦振動篩均配備二次隔振系統，對基礎的動負荷較小，使用于有隔振減振要求，安裝高度允許的場合。
• 熱礦篩篩箱的側板與橫梁采用優質耐熱不銹鋼制造，主受力板和側板的連接，側板和橫梁的連接采用環槽鉚釘鉚接，連接緊固可靠。熱礦振動篩工作時，篩板直接與高溫物料接觸，要求有較好的耐磨、耐熱性能，故采用耐熱合金鑄鋼。
• 工作時熱礦篩的 篩板會受熱膨脹，篩板固定裝置采用斜插緊固，并設有熱補償機構，可保證工作溫度狀態下，熱礦篩篩板固定牢靠，篩板拆裝也比較方便。

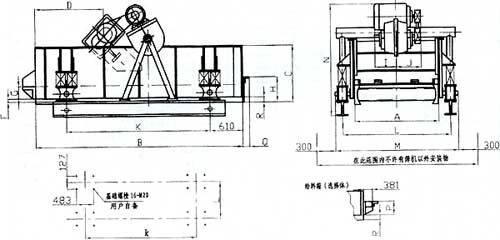

單層ZKX型直線振動篩（礦用振動篩）篩安裝尺寸：

雙層ZKX型直線振動篩（礦用振動篩）安裝尺寸：
