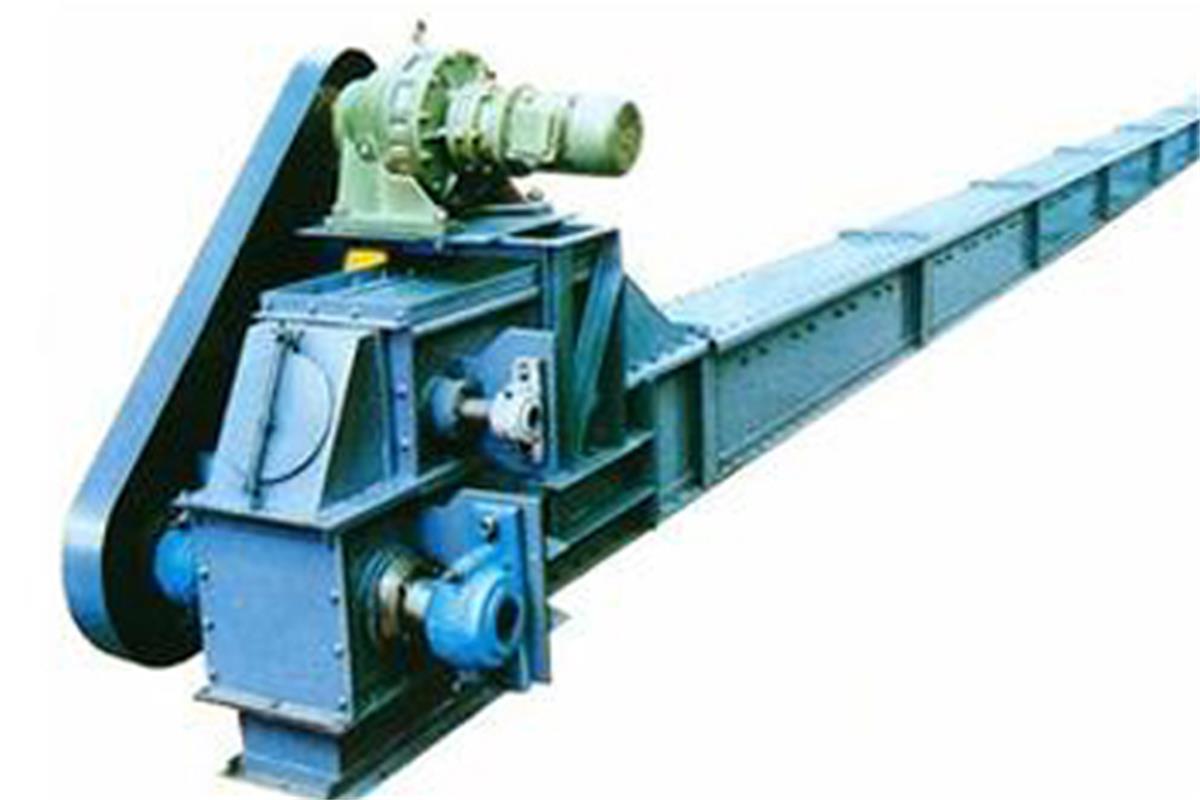

什么是埋刮板輸送機
埋刮板輸送機是一種在封閉殼體內借助運動著的刮板鏈條，利用散狀物料的內摩擦力和側壓力特性來輸送粉狀、小顆粒及小塊狀等散狀物料的連續輸送設備。設備在運行時，刮板鏈條被埋在物料之中，故稱為埋刮板輸送機。
埋刮板輸送機是一種在封閉的矩形斷面的殼體內借助與運動著的牽引鏈條連續輸送散狀物料的運輸設備。傳動采用減速電機通過鏈傳動與頭部傳動軸相連的形式。
埋刮板輸送機由什么組成
埋刮板輸送機的主要結構由機頭、驅動節、中間節、蓋板、進出料口、機尾及牽引鏈條組成。
- 機頭由殼體、主動鏈輪、主動軸、軸承及軸承座、頭部導軌、觀察快開門、防堵檢測傳感器等組成。頭部采用組裝式結構方便拆卸，傳動罩殼采用全封閉結構，可進行存油潤滑，端面配置防堵檢測傳感器，當頭部下料不及時出現堵料情況可及時報警。
- 驅動節由1ｍ中間節、支撐板、平臺、減速電機組成，采用高強螺栓緊固連接，保證運轉的可靠性，維修拆卸方便。通過減速電機帶動鏈條傳動、輸送系統工作。中間節標準長度每節3ｍ，采用組裝式結構，便于更換及檢修；是由底板體、側板體、導軌和襯板等部件組成。
- 蓋板采用“屋脊”型結構，既增加了剛性，又可防止積水；牽引鏈條是主要的工作部件，由刮板和鏈條的組成。
- 機尾由殼體、被動軸、被動鏈輪、張緊機構等組成，張緊機構用于調節牽引鏈條的松緊程度。
埋刮板輸送機工作原理
埋刮板輸送機在水平輸送時，物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用，在物料間產生了內摩擦力。這種摩擦力保證了料層之間的穩定狀態，使物料形成連續整體的料流而被輸送。
埋刮板輸送機在垂直提升時，物料受到刮板鏈條在運動方向的壓力，在物料中產生了橫方向的側面壓力，形成了物料的內摩擦力。同時由于下水平段的不斷給料，下部物料相繼對上部物料產生推移力，使物料形成了連續整體的料流而被提升。
埋刮板輸送機應用
埋刮板輸送機的工藝布置較為靈活，既可以水平輸送，也可傾斜和垂直輸送，具有結構簡單、體積小、密閉性好、安裝維修方便的特點。埋刮板輸送機廣泛適用于港口、糧庫、油脂、面粉、酒精、釀造、飼料、化工等行業多種散裝物料的輸送。
